ActivityManager

建议阅读:

ServiceManager（看这个能对ActivityManager有更好的理解）

ActivityManager:官方文档介绍到其作用，是与系统所有正在运行着的Acitivity进行交互，对系统所有运行中的Activity相关信息（Task，Memory，Service，App）进行管理和维护；提供了相应的接口用于获取这些信息。

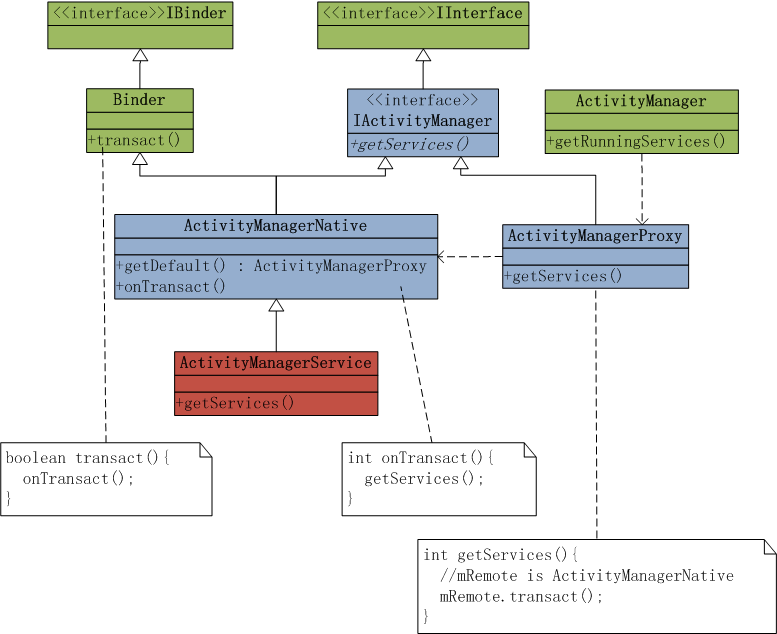

ok先来张类图（网络搜索出来的）

ok，通过这个类图先说明下，IBinder，Binder，IInterface，ActivityManager是为可以与用户交互的，也就是可以直接导包进行使用，而IActivityManager，ActivityManagerProxy，ActivityManagerNative用户就不能进行导包使用了，而这个ActivityManagerService那就是在系统上面存在的了。

先贴下这些用户不能直接使用的源码位置（此位置为完全源码的位置，不是SDK里面的,不过IActivityManager，ActivityManagerNative,ActivityManagerProxy在SDK的OS包下能找到,至于为什么不能导包引用是因为在类的顶是那个加了{@hide}，这个在编译完成打成jar包后就不能进行引用了）。

1
2
3
4
5
6
7
8

IActivityManager：frameworks\base\core\java\android\app\IActivityManager.java

    ActivityManagerNative：frameworks\base\core\java\android\app\ActivityManagerNative.java

    ActivityManagerProxy：此源码位置在ActivityManagerNative.java文件夹中，但是不是内部类。

    ActivityManagerService：frameworks\base\services\core\java\com\android\server\am\ActivityManagerNative.java

Ok,先来介绍下这些类的关系，从上图了解到，IActivityManager继承了Interface接口。而ActivityManagerNative和ActivityManagerPorxy实现了这个IActivityManager接口。

ActivityManager持有的是这个ActivityManagerPorxy代理对象，这样，只需要操作这个代理对象就能操作其业务实现的方法。那么真正实现其也业务的则是ActivityManagerService。

咱们再来说说这个ActivityManagerNative这个类，他继承了Binder而Binder实现了IBinder接口。其子类则是ActivityManagerService。

OK，关系介绍完了，多的不说了，因为这个整个结构其实跟上一篇的文章其实差不多，再去细讲感觉有点多余，如果有懵逼的同学，请移步上一篇文章。

好了，直接通过一个流程我们来了解下他的结构吧。举个简单的例子，ActivityManager的getRunningServices方法，这个方法是用来获取正在运行的服务列表。以下是此方法代码。

 public List getRunningServices(int maxNum)throws SecurityException {
            try {
                return ActivityManagerNative.getDefault()
                        .getServices(maxNum, 0);
            } catch (RemoteException e) {

                return null;
            }
}

从以上代码片段可以看出获取运行服务方法是通过ActivityManagerNative.getDefault();方法获取的一个对象然后调用getServices(maxNum, 0);方法来获取的。我们先来看下getDefault()是做什么的。

1
2
3
4
5
6
7

 /**
 * Retrieve the system's default/global activity manager.
 */
static public IActivityManager getDefault() {
    return gDefault.get();
}

返回了一个IActivityManager对象，因此这个getServices(maxNum, 0);是IActivityManager接口的方法。

那么我们看下这个gDefault是什么，（这一块有点复杂哦，涉及到了两个代理对象，别搞懵了）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

private static final Singleton gDefault = new Singleton() {
    protected IActivityManager create() {
        IBinder b = ServiceManager.getService("activity");
        if (false) {
            Log.v("ActivityManager", "default service binder = " + b);
        }
        IActivityManager am = asInterface(b);
        if (false) {
            Log.v("ActivityManager", "default service = " + am);
        }
        return am;
    }
};

public abstract class Singleton {
    private T mInstance;
    protected abstract T create();
    public final T get() {
        synchronized (this) {
            if (mInstance == null) {
                mInstance = create();
            }
            return mInstance;
        }
    }
}

从以上代码可以看出是一个单例对象，这个Singleton就以泛型来创建不同的单例（第一次看到这样写单例的，学习了）。

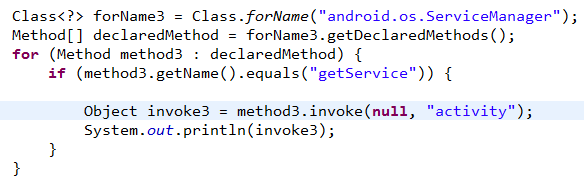

那么看下这个Create()方法里面都干了些什么,ServiceManager.getService(“activity”);通过ServiceManager的getService(“activity”)获取一个IBinder对象，这个IBinder对象上篇文章也讲了是获取的一个代理，而不是真正的IBinder，即为在Binder对象里面的一个BinderPorxy这个内部类代理对象，有图为证：

通过反射获取到的IBinder对象看的出来就是这个代理BinderProxy（如果这里有懵圈的同学可以移步看下上篇文章，至于怎么获取到这个代理的这里先不讲这个，有机会会讲到这个ServiceManager所以在这也不做多说了。）

获取到这个IBinder对象后调用了ActivityManagerNative的asInterface方法并传进去这个IBinder对象获得了一个IActivityManager对象，这也是获取代理对象，值不过这个代理对象不在是Binder的了，而是ActivityManagerNative的代理对像，看下这个方法

1
2
3
4
5
6
7
8
9
10
11
12

static public IActivityManager asInterface(IBinder obj) {
    if (obj == null) {
        return null;
    }
    IActivityManager in =
        (IActivityManager)obj.queryLocalInterface(descriptor);
    if (in != null) {
        return in;
    }
    return new ActivityManagerProxy(obj);
}

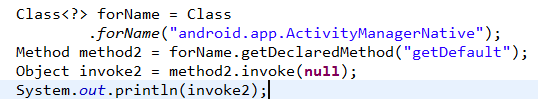

上篇文章介绍到这个queryLocalInterface方法是IBinder对象的方法，其实现是在Binder里面，作用就是验证并获取这个descriptor标识的IActivityManager对象。（上面也说到了ActivityManagerPorxy实现了IActivityManger）如果不为null，则返回，为null则创建一个代理返回。有图为证：

因此这个ActivityManger里面获取运行服务列表里的getServices(maxNum, 0);是代理ActivityManagerPorxy对象调用的，那么看下这个方法做了什么。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

public List getServices(int maxNum, int flags) throws RemoteException {
        Parcel data = Parcel.obtain();
        Parcel reply = Parcel.obtain();
        data.writeInterfaceToken(IActivityManager.descriptor);
        data.writeInt(maxNum);
        data.writeInt(flags);
        mRemote.transact(GET_SERVICES_TRANSACTION, data, reply, 0);
        reply.readException();
        ArrayList list = null;
        int N = reply.readInt();
        if (N >= 0) {
            list = new ArrayList();
            while (N > 0) {
                ActivityManager.RunningServiceInfo info =
                        ActivityManager.RunningServiceInfo.CREATOR
                        .createFromParcel(reply);
                list.add(info);
                N
            }
        }
        data.recycle();
        reply.recycle();
        return list;
    }

如果看了上一篇文章，那么这一部分就很熟悉了，将要传输的参数写入到Parcel对象中，并使用在创建这个代理对象传进来的IBinder对象调用transact方法将参数写出去，GET_SERVICES_TRANSACTION为一个标识，也能说是命令。当写出去后ActivityManagerNative就会调用ontransact方法，然后通过GET_SERVICES_TRANSACTION进行判断执行其对应操作。

1
2
3
4
5
6
7
8
9
10
11

case GET_SERVICES_TRANSACTION: {
    data.enforceInterface(IActivityManager.descriptor);
    int maxNum = data.readInt();
    int fl = data.readInt();
    List list = getServices(maxNum, fl);
    reply.writeNoException();
    int N = list != null ? list.size() : -1;
    reply.writeInt(N);
    int i;
    for (i=0; i

getServices(maxNum, fl);调用的是ActivityManagerService里面的方法，然后就获得了。一个集合，并将这集合的内容一条条的写出去。然后接收。他们的Binder通信我就不细说了哈，上篇文章有详细写到。哈哈，这如果继续追踪源码下去就长了，我们这篇注重讲ActivityManager框架。
